- Le dessin architecture sert à lire, vérifier et traduire un projet en volumes, lumière et matière.
- Plan, coupe, façade et perspective se complètent pour comprendre l’espace sans erreur d’interprétation.
- Commencez par le plan, puis croisez les vues pour contrôler hauteurs, ouvertures, toiture et proportions.
- Un croquis rapide explore l’idée, tandis que le dessin technique précise les cotes et les conventions.
- Pour progresser, travaillez avec peu de matériel et répétez des sujets simples comme façades, escaliers et couloirs.
- La perspective, la ligne d’horizon et les points de fuite sont essentiels pour donner du volume au dessin.
Le dessin d’architecture sert souvent à trois choses très différentes : lire un projet, le vérifier, puis le traduire en volume, en lumière ou en matière. Si vous regardez un plan maison, une façade ou un croquis d’architecture sans savoir ce que chaque ligne raconte, vous perdez vite le fil. La bonne nouvelle, c’est qu’avec quelques repères simples, on passe d’une feuille un peu froide à une vraie lecture d’espace.

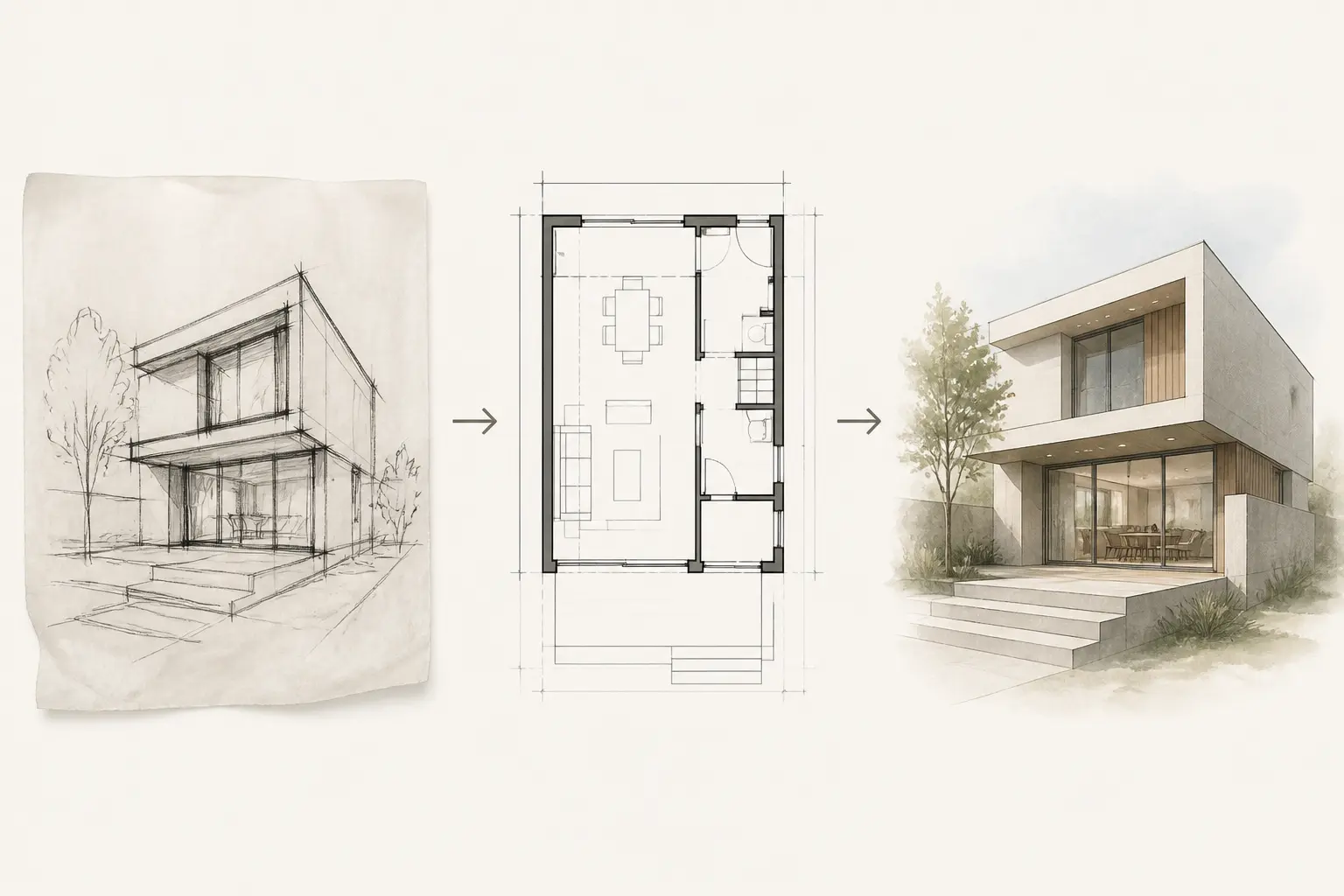

Qu’est-ce que le dessin d’architecture, au juste ?
Vous êtes face à un croquis rapide, à un dessin technique ou à un rendu soigné ? Le dessin d’architecture n’a pas le même rôle selon le moment du projet, et c’est là que tout se joue.
Les grandes familles du dessin architectural
Un dessin architectural ne sert pas seulement à faire joli. Il peut montrer l’idée générale, préciser une construction ou communiquer un aspect final avec assez de clarté pour lancer un chantier. Le vocabulaire change, mais la logique reste la même : observer, cadrer, représenter.
On distingue d’abord le plan, vu de dessus. Il indique l’organisation des pièces, les circulations, les ouvertures, parfois les épaisseurs de murs et les cotes. La coupe montre ce que le plan cache, comme la hauteur sous plafond, la toiture ou l’escalier.
La façade et l’élévation donnent la lecture verticale du bâtiment. On y lit les fenêtres, les niveaux, les proportions et la composition générale. La perspective, elle, ajoute la sensation de volume, avec une profondeur plus intuitive pour comprendre un intérieur ou une façade de maison.
| Type de dessin | Ce qu’il montre | Usage principal | Ce qu’il faut vérifier |
|---|---|---|---|
| Plan | Vue du dessus | Organiser l’espace | Pièces, cloisons, ouvertures |
| Coupe | Vue tranchée du bâtiment | Comprendre les hauteurs | Niveaux, toiture, escalier |
| Façade | Face extérieure | Lire l’aspect du bâti | Fenêtres, alignements, proportions |
| Élévation | Vue verticale détaillée | Décrire une face | Hauteur, rythme, composition |
| Perspective | Vue en profondeur | Visualiser le volume | Point de fuite, lignes, échelle |
| Axonométrie | Volume sans déformation de perspective | Comparer les volumes | Rapport entre les faces |
Le dessin d’architecture sert donc à traduire un espace en langage lisible. Vous dessinez pour comprendre, puis pour montrer. C’est un peu comme passer d’un plan de cuisine à la liste des courses : on ne regarde plus les choses de la même manière.
Croquis, esquisse, dessin technique, rendu
Vous cherchez à apprendre à dessiner l’architecture ou à lire un dossier de projet ? Mieux vaut distinguer ces quatre niveaux dès le départ. Sinon, on compare un brouillon à une notice, et on s’étonne que les deux ne racontent pas la même chose.
Le croquis va vite. Il capture un angle de rue, une pièce intérieure, une façade de maison, avec un trait libre et des proportions encore souples. L’esquisse organise davantage la composition. Elle pose les masses, les lignes principales et les équilibres.
Le dessin technique obéit à des conventions plus strictes. On y trouve l’échelle, les cotes, les axes, les ouvertures et parfois des hachures pour distinguer les matériaux. Le rendu architectural, enfin, mise sur la lecture visuelle : clair-obscur, ombre, lumière, texture, matière. On comprend alors comment le bâtiment se place dans son environnement.

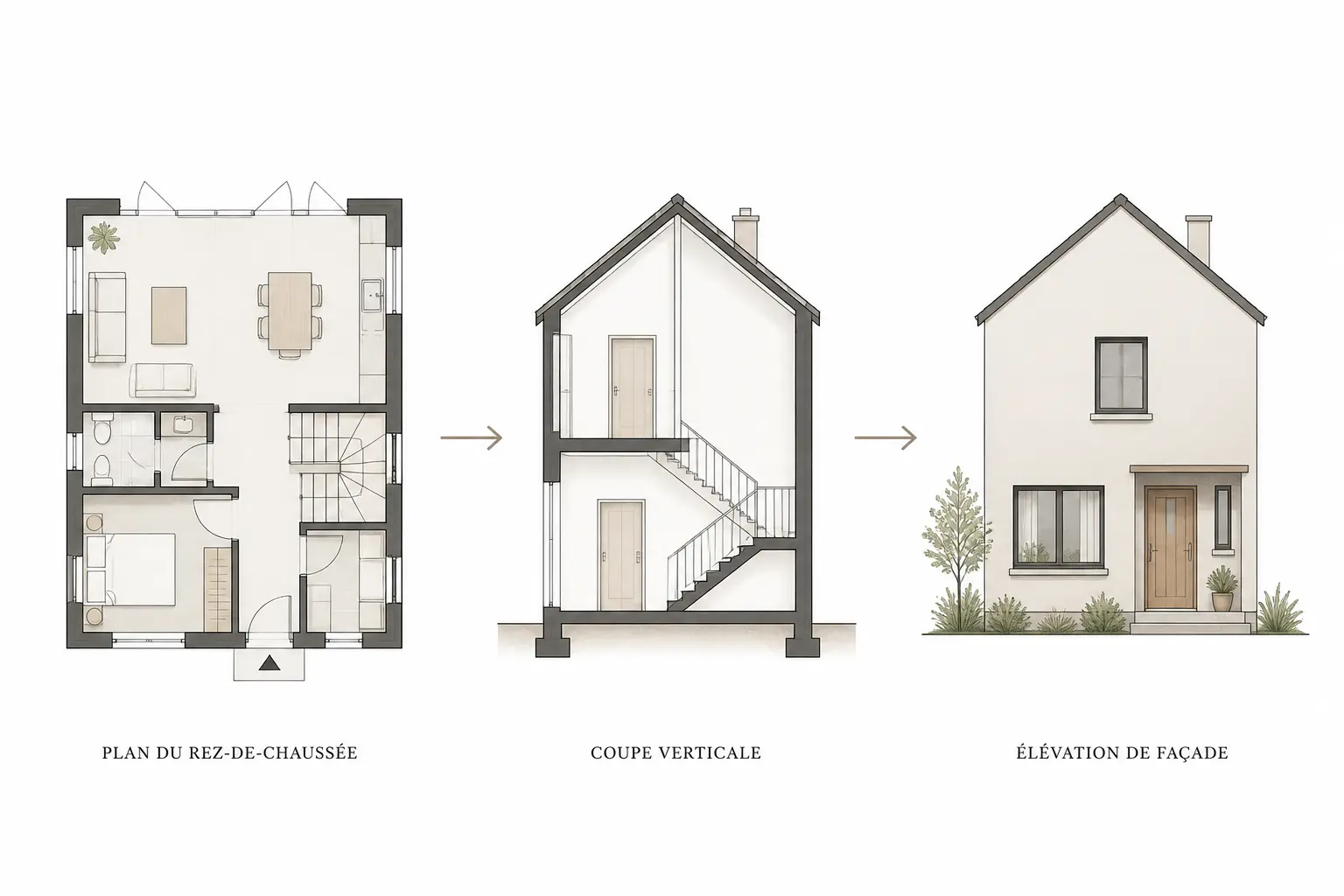

Lire un plan, une coupe et une façade sans vous tromper
Vous avez trois feuilles sous les yeux, mais vous ne savez pas laquelle lire en premier ? Commencez par le plan, puis vérifiez ce qu’il promet avec la coupe, avant de revenir à la façade pour voir comment tout s’assemble.
Commencer par le plan, puis croiser les vues
Le plan donne la base. Vous y repérez les pièces, les murs porteurs, les circulations et les ouvertures. Ensuite, la coupe vous dit si ce que vous voyez en plan tient debout en hauteur, ce qui évite les malentendus classiques sur un escalier trop raide ou une pièce trop basse.
La façade vient compléter l’ensemble. Elle montre le rythme des fenêtres, les alignements, la toiture et la silhouette générale. Vous vous demandez peut-être pourquoi on ne la lit pas avant le plan ? Parce qu’une façade sans plan peut être trompeuse : elle paraît simple, alors que l’organisation intérieure est parfois complexe.
Un bon réflexe consiste à croiser les vues. Si une fenêtre apparaît en façade, elle doit se retrouver au bon endroit dans le plan. Si la coupe annonce 2,50 mètres de hauteur sous plafond, la façade doit rester cohérente avec cette donnée, toiture comprise.
| Repère à lire | Ce qu’il signifie | Erreur fréquente |
|---|---|---|
| Échelle | Rapport entre le dessin et la réalité | Lire les dimensions à l’œil |
| Cotes | Mesures exactes | Confondre cote et estimation |
| Épaisseur de mur | Structure ou cloison | Oublier l’incidence sur les surfaces |
| Ouvertures | Portes et fenêtres | Ne pas vérifier leur sens d’ouverture |
| Niveau | Hauteur par rapport à une référence | Mélanger les étages |
| Toiture | Forme et pente du toit | Sous-estimer la hauteur totale |
Lire les volumes, les hauteurs et les ouvertures
Le volume se lit par les contours, les aplombs et les changements de niveau. Un simple rectangle peut cacher un décroché, une avancée ou une double hauteur. Le plan donne la base, mais la coupe révèle ce que les murs racontent vraiment.
Les ouvertures méritent une lecture attentive. Une baie vitrée, une porte-fenêtre ou une petite fenêtre de salle d’eau ne servent pas le même usage, et leur taille change la lumière d’un intérieur. Le saviez-vous ? Une erreur de lecture sur une ouverture peut fausser tout le dessin d’une façade de maison.
La toiture, elle aussi, se comprend par croisement. Une pente visible en façade doit correspondre à ce que la coupe annonce. Si vous comparez les trois documents comme des pièces d’un puzzle, vous gagnez en rigueur et vous repérez plus vite les incohérences.
Commencer sans vous perdre dans le matériel
Vous voulez dessiner l’architecture, mais vous n’avez ni atelier ni gros budget ? Très bien. On peut commencer avec peu de matériel, puis ajouter des outils numériques sans casser la logique de travail.
Le kit de départ simple et utile
Pour débuter, vous n’avez pas besoin d’un arsenal complet. Un crayon, une gomme, une règle, quelques feuilles et un support rigide suffisent largement pour travailler le trait, la ligne et les proportions. Le vrai sujet, au fond, c’est la constance du geste.
Le papier a un avantage simple : il force à voir ce que vous faites. Vous sentez mieux la main, la pression du crayon, les corrections. Sur écran, on va parfois trop vite, et on corrige sans regarder. Rien n’empêche pourtant de mêler les deux.
| Outil | Utilité | Pourquoi il aide |
|---|---|---|
| Crayon à papier | Tracer, corriger, reprendre | Permet des traits souples |
| Règle | Vérifier les alignements | Sécurise les proportions |
| Feuille blanche | Tester les formes | Libère l’observation |
| Gomme | Rectifier sans tout recommencer | Encourage l’essai |
| Carnet de croquis | Répéter régulièrement | Suit votre progression |
| Support rigide | Stabiliser le dessin | Améliore la précision |
Un simple carnet suffit pour suivre vos essais. Vous y verrez vos erreurs de construction, vos progrès sur les formes simples, et les sujets qui reviennent, comme les fenêtres, les angles ou les escaliers. Honnêtement, c’est souvent plus utile qu’une boîte à outils très chère.
Papier, tablette, logiciel et CAO
Le dessin numérique n’oppose pas le papier, il prolonge la même logique. Une tablette permet de faire des croquis propres, d’ajouter des calques et de corriger sans effacer toute la page. La CAO (conception assistée par ordinateur) va plus loin, avec des dessins précis, des échelles maîtrisées et des vues reproductibles.
Pour apprendre, le papier reste souvent le plus direct. Il oblige à dessiner des cercles, des rectangles, des volumes simples et à sentir les proportions. Ensuite, les logiciels deviennent utiles pour reprendre un plan, produire une élévation ou préparer un rendu architectural plus net.
Le bon ordre est souvent celui-ci : comprendre à main levée, puis structurer en numérique. Si vous commencez directement par un logiciel complexe, vous risquez de masquer vos erreurs sous une interface propre. Le dessin, lui, ne ment pas longtemps.
Faire tenir la perspective, les ombres et le volume
Vous voyez un bâtiment en profondeur, mais tout paraît plat sur la feuille ? La perspective règle ce problème, à condition de comprendre les repères de base et de garder une construction simple.
Perspective à un point, à deux points et axonométrie
La perspective à un point convient très bien pour un intérieur ou une rue vue de face. Les lignes de fuite convergent vers un seul point de fuite, ce qui simplifie la lecture. La perspective à deux points est plus fréquente pour une façade d’angle, car chaque famille de lignes part vers son propre point de fuite.
L’axe horizontal du regard se lit avec la ligne d’horizon. C’est elle qui place vos points de fuite et donne la hauteur de vue. Si elle est trop haute, l’espace paraît écrasé. Trop basse, il devient étrange. Tout part de là.
L’axonométrie propose une autre approche. Elle montre le volume sans la déformation de perspective, ce qui la rend pratique pour expliquer une construction ou comparer des volumes. Vous cherchez à apprendre à dessiner un bâtiment sans vous perdre ? Commencez souvent par l’axonométrie, puis passez à la perspective.
Ombres, lumière et erreurs à corriger
Le relief ne vient pas seulement des lignes. Il vient aussi du clair-obscur, des hachures et de la manière dont la lumière accroche un volume. Une façade éclairée d’un côté, assombrie de l’autre, raconte immédiatement sa forme.
Les erreurs les plus fréquentes restent très concrètes. Des lignes de fuite qui divergent. Des fenêtres trop grandes. Un rez-de-chaussée qui ne tient pas sous l’étage. Une ombre posée au hasard. On voit souvent ces écarts parce qu’on va trop vite sur la construction.
Pour corriger, revenez au trait simple. Vérifiez les proportions, tracez les axes principaux, puis ajoutez seulement ensuite les détails, la matière et la texture. Une façade gagne plus à être juste qu’à être surchargée.
Les bons réflexes pour progresser à chaque croquis
Vous voulez progresser sans vous éparpiller ? Gardez des séances courtes, un sujet simple et une seule difficulté à travailler à la fois. C’est plus sobre, et surtout plus efficace.
S’entraîner par sujets simples et répétitifs
Un bon exercice consiste à prendre une façade de maison et à la refaire trois fois. La première fois, vous observez. La deuxième, vous corrigez les proportions. La troisième, vous travaillez les ombres ou les détails de matière. Vous voyez la logique ?
Vous pouvez ensuite passer à un angle de rue, à un escalier, à une pièce intérieure ou à une série de fenêtres. Chaque sujet met en jeu un point différent : composition, profondeur, volume, perspective à deux points ou lecture d’échelle. L’idée n’est pas de tout faire d’un coup.
Voici une progression simple : dessiner un rectangle de façade et ses ouvertures, reprendre un petit plan maison et le traduire en vue intérieure, croquer un escalier en coupe, observer une fenêtre en lumière rasante, faire une perspective de couloir ou de salon, puis reprendre le même bâtiment sous un autre angle.
Comparer plutôt que chercher la perfection
Le plus utile, c’est de comparer plusieurs essais sur un même sujet. Un premier croquis peut être lourd, un second plus lisible, un troisième mieux construit. À la fin, vous voyez ce qui bloque vraiment : le trait, les proportions, la perspective ou la lecture des détails.
Le tutoriel pas à pas le plus sérieux reste souvent celui que vous vous fabriquez vous-même, avec vos propres erreurs. Vous apprenez à dessiner l’architecture comme on apprend un itinéraire : en refaisant le trajet, pas en regardant seulement la carte.
Si vous gardez cette logique, le dessin architectural devient beaucoup moins abstrait. Il redevient ce qu’il est au départ : un outil pour comprendre un volume, une composition et un espace, qu’il s’agisse d’un intérieur, d’une maison ou d’un bâtiment entier.
Faire le bon choix pour dessiner l’architecture
Le dessin d’architecture se comprend mieux quand on sépare le rôle de chaque vue, puis qu’on les relie entre elles. Un plan, une coupe et une façade ne racontent pas la même chose, mais ensemble ils donnent une lecture solide d’un projet. Si vous ajoutez la perspective, la lumière et quelques exercices réguliers, vous avancez vite sur les bases sans vous noyer dans la technique.
Foire aux questions
Quelle est la différence entre un plan, une coupe et une façade en dessin architecture ?
Le plan montre l’organisation vue du dessus, la coupe révèle les hauteurs et la structure intérieure, tandis que la façade présente l’apparence extérieure du bâtiment. Les trois documents se complètent et permettent de vérifier qu’un projet reste cohérent dans ses volumes, ses ouvertures et ses niveaux.
Comment reconnaître un dessin d’architecture technique par rapport à un croquis ?
Un dessin technique suit des conventions précises, avec des cotes, une échelle et des repères lisibles pour construire ou vérifier un projet. Le croquis, lui, sert plutôt à explorer une idée rapidement, avec plus de liberté dans le trait et les proportions.
Pourquoi faut-il croiser plusieurs vues pour lire un projet d’architecture ?
Une seule vue peut donner une impression incomplète ou trompeuse. En comparant le plan, la coupe et la façade, on vérifie la cohérence des fenêtres, des hauteurs sous plafond, des toitures et des circulations.
Quel matériel faut-il pour débuter en dessin d’architecture ?
Un crayon, une gomme, une règle et quelques feuilles suffisent pour commencer sereinement. Un carnet de croquis aide aussi à progresser, car il permet de répéter les exercices et de suivre l’évolution de ses traits, de ses proportions et de sa lecture des volumes.
Comment progresser rapidement en dessin architecture sans se perdre ?
Le plus efficace consiste à travailler des sujets simples, comme une façade, un escalier ou une pièce intérieure, puis à les reprendre plusieurs fois. Cette méthode aide à mieux comprendre la perspective, les proportions et la lumière, sans chercher la perfection dès le premier essai.
